ボックスカルバート敷設工法
ボックスベアリング横引き工法
|
 |
03-5844-1200 |
|
 １・ボックスベアリング横引き工法とは |
■ |
ボックスカルバートを所定の搬入口より吊りおろし、ベアリング（鋼球）とウインチによるレール（形鋼）に沿って、けん引してボックスカルバートを敷設する工法です。 |
| ■ |
民家の密集した狭い場所、交通量の多い道路下、橋梁及び鉄道下の横断等の施工に最適です。 |
|
２・工法の特長 |
■ |
施工ヤードが狭くても、円滑な敷設作業ができます。 |
| ■ |
搬入作業（クレーン作業）と敷設作業（横引き作業）が分離でき、急速施工が可能です。 |
| ■ |
従来工法に比べて、掘削幅が小さくなります。 |
| ■ |
覆工板を設置すれば、地下内での作業のみとなり、上部の交通が開放できます。 |
| ■ |
敷設に伴ってクレーンが移動する必要がなく、おろし場所が一ヶ所で敷設できます。 |
| ■ |
高架橋、電線などの上部障害物がある場所でも敷設作業が可能です。 |
| ■ |
基礎コンクリートとの摩擦がなく、縦方向ＰＣ緊張力を低減できます。 |
| ■ |
従来工法に比べて、工費の低減、工期の短縮がはかれます。
|
|
３・用途 |
|
４・工法比較表 |
|
工法 |
ボックスベアリング横引き工法
|
従来工法 |

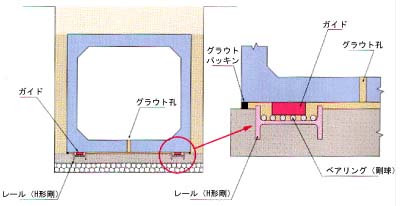

| 断面図 |
|
|
| 採掘余裕幅 |
b=200mm以上 |
b=500mm以上 |
| 仮設道路 |
不要 |
必要 |
| 敷設精度 |
◎ |
○ |
| 安全性 |
◎ |
○ |
|
施工手順 |

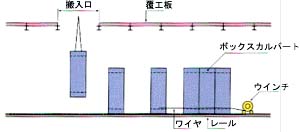

縦断図

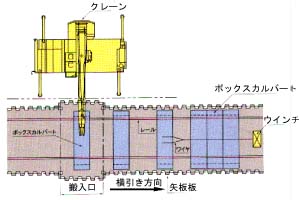

平面図
1.基礎工
基礎コンクリートにレールとベアリングをセットする |
2.搬入工
搬入口よりクレーンにてレール上にボックスカルバートを設置する |
 |
 |
3.横引き工
ボックスカルバートを据付け位置まで引き込む |
4.グラウト工
ボックスカルバートと基礎コンクリートとのすき間にグラウトを施す |
 |
 |
|
|
下水道
