ケイコン株式会社

剛性防護柵
プレキャストガードフェンス（PGF)

075-631-3121


（社）日本道路協会「防護柵の設置基準」に準拠した
コンクリート製剛性防護柵

■種別の適用

種別の適用は、道路の区分、設計速度および設置する区間に応じて行われます。
ただし、走行速度や線形条件などにより特に衝撃度が高くなりやすい区間では、
一段階上またはそれ以上の種別を適用することができます。
道路区分 設計速度 一般区画 重大な障害が
発生する
おそれのある区間＊		 新幹線などと
交差または
接近する区間
高速自動車道 80km/h以上 A･Am SB･SBm SS
自動車専用道路 60km/h以上 SC･SCm SA
その他の道路 60km/h以上 B･Bm A･Am SB
50km/h以上 C･Cm B･Bm
※（社）日本道路協会防護柵の設置基準より抜粋
＊ 重大な被害が発生するおそれのある区間
　 ・大都市近郊鉄道、地方幹線鉄道との交差近接区間
　 ・高速自動車国道、自動車専用道路などとの交差近接区間
　 ・走行速度が特に高く、交通量が多い分離帯設置区間
　 ・その他重大な二次被害の発生するおそれのある区間
　

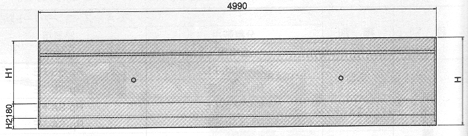

■寸法図 （単位：ｍｍ）
F型標準施工断面図
種別 寸法(mm) 参考重量
(kg)
H ｈ H1 H2 ｔ B B1
SS 1250 1100 890 180 150 620 180 5,550
SA 1100 1000 790 130 100 570 150 4,210
SB 1000 900 690 130 100 550 150 3,760
SC 900 800 590 130 100 530 150 3,310

　

　

｜｜
