■特長

1．パネル本体ははらみ等に対して強度のある溶接金網を使用しています。 2．現地での施工は、ボルトレス接合となっており施工性に優れています。 3．現採土砂の中詰めで緑化が可能です。

■仕様

部材名 寸法 規格 パ ネ ル 前・後面 端面 φ6×75×100(150) JIS G 3532 「鉄線」 φ13 （前面上部枠線） JIS G 3532 「鉄線」に規定される材料または JIS G 3101「 一般構造用圧延鋼管（SS400)」または JIS G 3112「鉄筋コンクリート用棒鋼(SR235)」 結 合 部 材 斜材 φ9 JIS G 3101「 一般構造用圧延鋼管（SS400)」または JIS G 3112「鉄筋コンクリート用棒鋼(SR235)」 水平材、連結材 φ13 接続金具 PL-3.2 JIS G 3101「 一般構造用圧延鋼管（SS400)」

表面処理：塗装1回塗り、または溶融亜鉛めっき

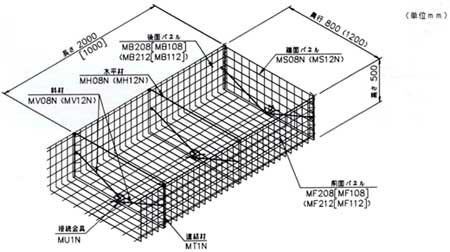

■組立図

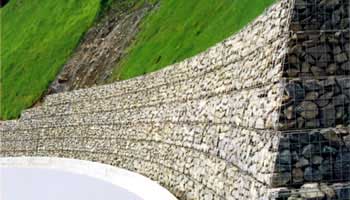

■施工例

＜山梨県＞ ＜群馬県＞ 　 ＜山梨県＞
