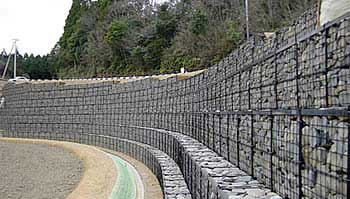

大型簡易型鋼製ふとん篭。形鋼と溶接金網で構成することにより大型化が図られた篭枠。

■概要

JFE大型篭枠は、従来の｢簡易鋼製ふとん篭｣の組立が容易という特徴を生かしつつ剛性を高めました。その構造はユニット形式とし、施工に当っての自由度が高く、用途が多彩です。

■特長

■ 組立が簡単で工期が短縮できます。 　 山形鋼と丸棒を組合せたパネル"L型"と"I型"をコイル筋で一体化し、ボルト接合によりスムーズな組立を可能にしました。部材は規格化され軽量ですので、運搬がしやすく施工が容易です。また、中詰めは機械施工が可能で工期の短縮できます。 ■ 用途が多彩です。 　 従来の篭枠の剛性を高めたもので、より広範囲な用途に使用できます。土留め擁壁だけでなく谷止め工やその他治山・砂防にも利用できます。 ■ 透水性に優れています。 　 中詰材として割栗石を使用しますので、透水性に優れており、湧水の多い場所に設置でき、のり面の安定に効果的です。

■部材規格

部材 規格 前面パネル JIS G 3532｢鉄線｣、JIS G 3101｢一般構造用圧延鋼材｣(山形鋼SS400)およびJIS G 3112｢鉄筋コンクリート用棒鋼｣(丸鋼SR235) 後面パネル 端面パネル 切梁 JIS G 3101｢一般構造用圧延鋼材｣(平鋼、山形鋼SS400) 水平材 JIS G 3112｢鉄筋コンクリート用棒鋼｣(丸鋼SR235) 斜材 コイル筋 JIS G 3532｢鉄線｣ ボルトナット JIS B 1180｢六角ボルト｣、JIS B 1181｢六角ナット｣、およびJIS B 1256｢平座金｣(平丸)
