 プレキャスト組立擁壁内の製品・工法 |
|
|
ＡＰＧ協会
ＡＰＧ工法
|
 |
0798-26-3111 |
|
|
C1 (φ35゜,背面土砂の単位体積重量
20kN/m3 ,レキ質土) |
|

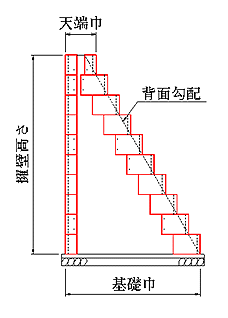

擁壁高さ (m) |
2 |
3 |
4 |
5 |
|
天 端 巾 (m) |
0.5 |
0.5 |
0.5 |
0.5 |
|
基 礎 巾 (m) |
1.3 |
2 |
2.7 |
3.3 |
|
背 面 勾 配 |
1:0.4 |
1:0.5 |
1:0.6 |
1:0.6 |
|
偏 心 量 |
常 時 |
0.205<0.217 |
0.315<0.333 |
0.422<0.450 |
0.540<0.550 |
| 地震時 |
0.366<0.433 |
0.538<0.667 |
0.705<0.900 |
0.885<1.100 |
|
滑動安全率 |
常 時 |
1.91 |
2.013 |
2.08 |
2.075 |
| 地震時 |
1.25 |
1.253 |
1.26 |
1.243 |
地盤反力
(kN/m2) |
常 時 |
90.6 |
129.8 |
168.1 |
210.9 |
| 地震時 |
133.7 |
187 |
239.8 |
307.8 |
|
C2 (φ30゜,背面土砂の単位体積重量
19kN/m3 ,砂質土) |
|
擁壁高さ (m) |
2 |
3 |
4 |
5 |
|
天 端 巾 (m) |
0.5 |
0.5 |
0.5 |
0.5 |
|
基 礎 巾 (m) |
1.4 |
2.1 |
2.8 |
3.5 |
|
背 面 勾 配 |
1:0.4 |
1:0.5 |
1:0.6 |
1:0.6 |
|
偏 心 量 |
常 時 |
0.221<0.233 |
0.341<0.350 |
0.459<0.467 |
0.577<0.583 |
| 地震時 |
0.374<0.467 |
0.555<0.700 |
0.733<0.933 |
0.909<1.167 |
|
滑動安全率 |
常 時 |
1.768 |
1.853 |
1.904 |
1.942 |
| 地震時 |
1.225 |
1.219 |
1.219 |
1.22 |
地盤反力
(kN/m2) |
常 時 |
90.8 |
131.9 |
171.9 |
211.2 |
| 地震時 |
124.8 |
182.1 |
238.3 |
294.1 |
|
C3 (φ25゜,背面土砂の単位体積重量
18kN/m3 ,シルト・粘性土) |
|
擁壁高さ (m) |
2 |
3 |
4 |
5 |
|
天 端 巾 (m) |
0.5 |
0.5 |
0.5 |
0.5 |
|
基 礎 巾 (m) |
1.5 |
2.3 |
3 |
3.8 |
|
背 面 勾 配 |
1:0.5 |
1:0.6 |
1:0.6 |
1:0.7 |
|
偏 心 量 |
常 時 |
0.237<0.250 |
0.357<0.383 |
0.487<0.500 |
0.606<0.633 |
| 地震時 |
0.384<0.500 |
0.561<0.767 |
0.748<1.000 |
0.921<1.267 |
|
滑動安全率 |
常 時 |
1.647 |
1.776 |
1.801 |
1.879 |
| 地震時 |
1.206 |
1.223 |
1.208 |
1.221 |
地盤反力
(kN/m2) |
常 時 |
90.9 |
128.8 |
170.6 |
206 |
| 地震時 |
117.6 |
165.6 |
224 |
271.1 |
|
※滑動安全率は、常時1.50以上・地震時1.20以上
※転倒に対する安全は、偏心量が常時B/6以内、地震時B/3以内であればＯＫ。
※地盤反力は、擁壁設置位置での許容支持力以下であればＯＫ。
安全率は常時3以上、地震時2以上。
|
|
|
