「シンプル形状・シンプル部材・シンプル施工による
新たなデザインテールアルメ」を提案！ |
| ■ |
概要 |
|
省力化・省資材化による工期短縮，シンプル形状かつデザイン性を追求することにより開発されたテールアルメです。
壁面パネルの大型化と摩擦力が大幅にアップした幅広ストリップ（補強材）の採用と，高い施工性により，トータル工事コストの縮減に貢献できます。また，これまでの施工方法と一切変更なく，デザイン性豊かな補強土壁の構築が可能です。
|
| ■ |
適用のメリット |
|

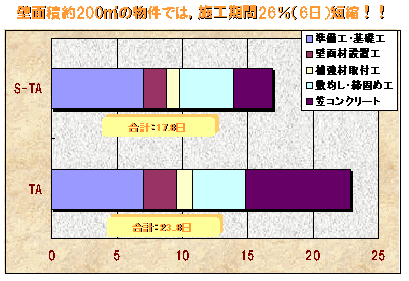

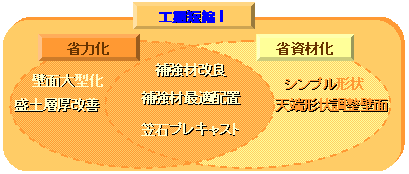

| ①工期短縮 |
| 様々な改良の集積が「大幅な施工性の向上」を実現！ |
| ・ 壁面大型化（従来比約１.５倍） |
| ・ シンプル形状（現場打ち調整部分の削減：廃材減少） |
| ・ ストリップの最適配置（素材・形状の厳選と最適配置） |
| ・ 土工層圧の改善（２５→３０ｃｍへ） |
 |
 |
| ②景観性 |
| ・ 壁面パネルのプレデザイン |
| ・ 天端現場打ち削減によるデザインの一体化 |
| ・ 特殊デザインやレリーフ等にも応相談 |
|
|
|
| ■ |
構造 |
|
 |
①コンクリートパネルフルサイズ
②コンクリートパネルハーフサイズ
③ストリップ
④ボルト・ナット
⑤水平目地材
⑥透水防砂材
|
|
|
|

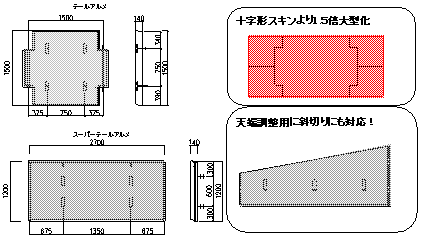

| ①、②コンクリートパネル |
 |
| とにかく早い！ |
|
|
|
|
| ③ストリップ |
 |
２種類のストリップを
使い分け！！
|
|
|
| ■ |

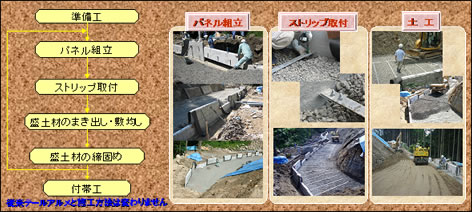

施工手順 |
|
| ■ |
参考：実験・計測資料 |
|
| ①平面パネル：強度確認試験実施（曲げ破壊，コネクティブ引抜き） |
|
|
|
|
|
