2.グリーンハーモニー

2.1 特長
2.2 形状寸法図
2.3 物理的特性
2.4 施工模式図
2.5 標準施工平面図・断面図
2.6 施工手順
2.7 施工歩掛表


断面模式図

植生基盤(ポーラスコンクリート)と普通コンクリートを一体化しております。
種子と特殊な植生基材が充填してあり、設置するだけで全面緑化が実現します。


2.1 特長

景観
 自然環境にマッチする大型植栽コンクリートブロック全面に植物が繁茂し、自然な川が生まれる。

施工
 護岸ブロックと植生基盤を一体化してあり、設置するだけで護岸工と緑化工が同時に完了。

強度
 植生基盤(ポーラスコンクリート)と堅固な普通コンクリートの一体成型により、優れた耐久性を実現。

安定
 ブロックの大型化、重量と連結により河川を保護。

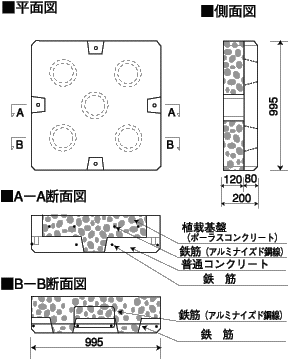

2.2 形状寸法図


 グリーンハーモニーは図のような形状寸法になっています。
植生基盤(ポーラスコンクリート)と普通コンクリートから構成されています。また、あらかじめポーラスコンクリートの空隙に種子や植生基材が充填してあります。


(単位:mm)



2.3 物理的特性




圧縮強度
(N/mm2

部材質量
(kg)

空隙率
(%)

ポーラスコンクリート

10以上

235

25以上

普通コンクリート

18以上

165

-

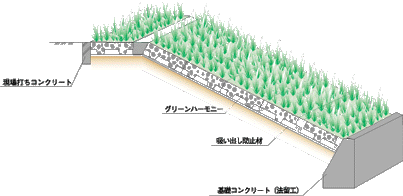

2.4 施工模式図

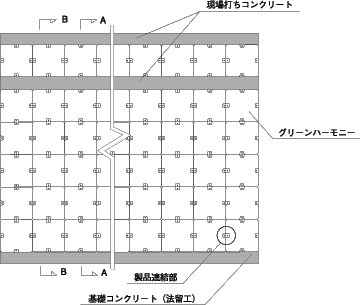

2.5 標準施工平面図

(単位:mm)

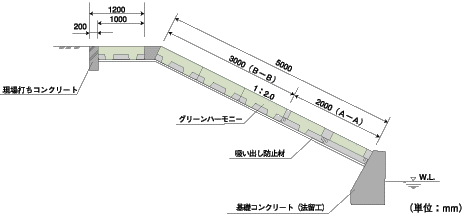

標準施工断面図

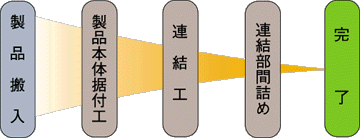

2.6 施工手順

1)製品搬入
 車上渡しとなります。クレーンと荷降ろしできる平坦で地盤の安定した場所を確保してください。また、種子が水分を吸収し発芽することがありますので、水分の多い場 所を避けて下さい。なお、2週間以上保管する場合には雨水の侵入を防ぐために、 ビニールシート等で覆って下さい。

2)製品本体据付工
トラッククレーン(15〜16t)で、吊り金具(アイボルト)を用い設置します。

3)連結工
連結プレート(180×50×6mm SS400ユニクロ)で各ブロックを連結固定します。※M12ボルト(M12×35mm SS400ユニクロ)使用(下図参照)

4)連結部間詰め
連結プレートの開口部に土叉は緑化用間詰め部材を間詰めします。(上図参照)

5)完了
以上でグリーンハーモニーの施工は完了です。通常2〜3週間で発芽を開始します




2.7 施工歩掛表


 次の表を参照下さい。なお、法面の勾配や法長等の条件によっては、
仮設工事、人工の割り増し、機械の変更が必要な場合があります。

(100m2当り)

項 目

数 量

単 位

備 考

グリーンハーモニー

100

1個/m2使い
W.L.以上に使用

世 話 役

1.2

/

ブロック工

4.5

/

普通作業員

4.6

/

諸 経 費

4.0

労務費に対する比

連結部間詰部材

約0.6

m3

/

トラッククレーン運転

1.0

油圧式15〜16t吊り
