スーパーフロテック
アンカーシステム |
(財)土木研究センター
技術審査証明取得 |
|
|
■特長
|
|
1. |
エポキシＰＣ鋼より線『フロボンド(R)』を緊張材とし、システム全体に優れた耐食性。 |
|
2. |
シンプルな構造で確実かつ品質の高い施工性。 |
|
3. |
コスト縮減に貢献する優れた経済性。 |
|
4. |
現場組立と工場組立のどちらも対応可能。 |
|

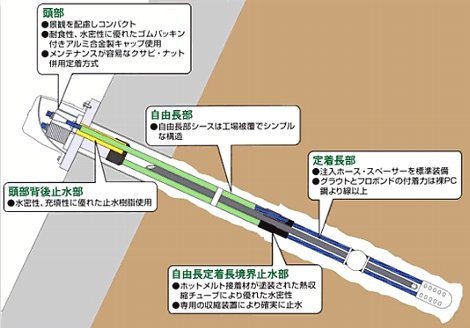

１．スーパーフロテックアンカー(SFL)の構造
|
 |
|
２．エポキシPC鋼より線「フロボンド」の特長
|
スーパーフロテックアンカーの緊張材、
フロボンド(R)は、
高品質エポキシ塗料により、ピンホールがない確実な
防食層が形成されています。また塗膜表面には固形粒子が
埋設され、グラウトとの付着性が優れています。
（ASTM A882、ISO 14655に準拠）
  |
| |
主なデータ |
| ● |
塩水噴霧試験：３０００時間発錆なし |
| ● |
地中曝露試験：７年間発錆なし |
| ● |
耐複合サイクル試験：６ヶ月発錆なし
（ＪＨＳ４０３日本道路公団塗料規格に準じた試験条件） |
| ● |
グラウトとの最大付着力は裸の ＰＣ鋼より線以上 |
|
|
|
３．スーパーフロテックアンカー(SFL)の適用
|
スーパーフロテックアンカーは、斜面安定、擁壁の補強、
吊構造物の反力および永久構造物の安定等、様々な用途に適用されていますが、
以下に示す工事においては、特に優れた特長を発揮します。
1. 工事中にアンカーの長さが
変更される場合 |
|
2. 海辺地区など腐食環境が
厳しい場合 |
 |
|
 |
| 現場組立においても品質の高いテンドン製作が行える為、地盤に適した長さのアンカーが組み立てられます。 |
|
耐食性、水密性に優れるため海岸地域等、
腐食環境が厳しい環境でも適用可能です。 |
| |
|
|
3. 施工上（グラウトの脱水、逸脱等）
注入ホースが必要な場合 |
|
4. ダム湖法面などアンカー頭部が
水没する場合 |
 |
|
 |
| ケーブルを孔内に挿入後、下からグラウトを注入充填するのが基本です。 |
|
最大水位によっては特殊仕様となります。事前にご相談下さい。 |
|
|
|
