北越メタル株式会社

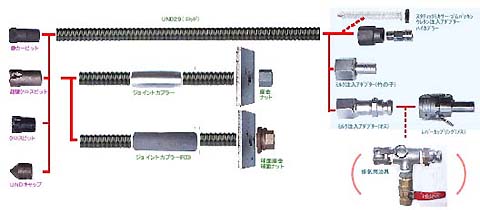

自穿孔ロックボルト
(UND29 SYSTEM)

0258-24-5111









名称 外径
(mm)
中空径
(mm)
断面積
(m u)
破断荷重
(KN)
降伏荷重
(KN)
単位重量
(Kg/m)
UND29 28.5 14.2  423.0 265 以上
(27,000kg)
197 以上
(20,000kg)
3.3

ボルト長(L ):3.0m,4.0m,その他御指定長


異形ロックボルト

標準仕様のロックボルトです。
いわゆる「Dバー」そのものを加工してあります
材質・寸法は SD345 D25 が一般的ですが 材質、太さ(D22〜D29等)等は、各種あります。

ツイストロックボルト

鉄筋を冷間でねじると耐力が増すことを利用しねじり加工を加えたロックボルトです。
弊社UN24は素材に STR510を使用し高強度化をはかり挿入し易く抜け難い「スパイラル状アロー型」の独自ふし形状を採用した、ロックボルト専用設計品です。

高耐力ボルト

高強度鉄筋により、290KN(30ton)耐力を実現したロックボルトです。
ロックボルト1本あたりの質量は3.6kg/mと異形棒鋼D25より軽くフシ形状は斜めフシとなっており、挿入性も良く引抜試験の結果、初期摩擦抵抗も他のロックボルトと比較して良い結果が得られております。

UNモルタル

UNモルタルは、流動性が高く、注入特性に優れており、孔径が拡大しがちな軟岩や度土砂地山に対しても、早くて確実な充填が可能です 。又、ロックボルト定着に必要な粘着性と早強性に優れており、注入後のダレがなく、十分な初期強度が得られますので、確実に全面接着施工が出来る良質なモルタルです。
