ＬＬ補強土協会

ＬＬ補強土工法
099-218-0020

　

　




ＬＬ補強土工法 スライド

■LL補強土工法の概要説明

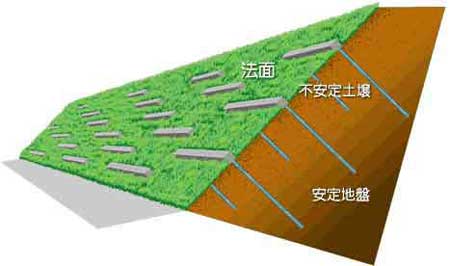

LL補強土工法は、不安定な法面や斜面を安定化させる工法です。（1）小規模な崩壊を抑止する場合、（2）法面を急勾配にする場合、（3）斜面に既存の樹木を残す場合に、本工法は適しています。
図１　小規模な崩壊対策 図２　急勾配法面の対策
　
図３　既存の樹木を残す場合 　
LL補強土工法の法面工は、格子状の枠ではありません。それは、切土補強土工法では、地上部分をこの程度まで簡略化しても、格子状の配置とほぼ同等の効果を期待できるからです。

■特徴

超耐久性

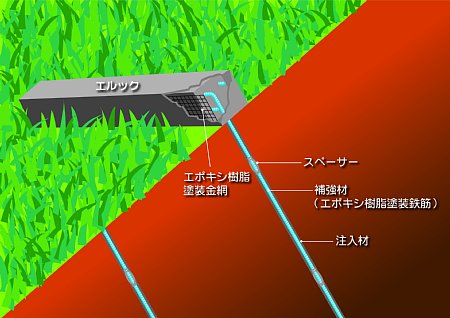

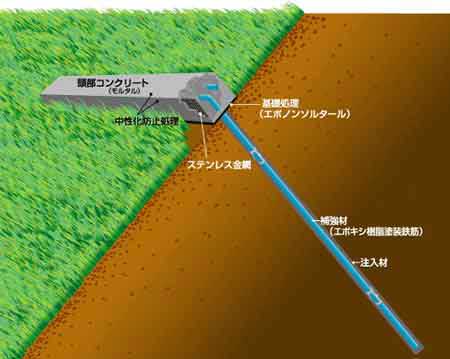

　補強材や鉄筋類を吹付モルタルが中性化しても錆びないエポキシ樹脂で塗装した鋼材とし、メッキ製品を使用しないことで、超長期的な耐久性を期待しています。

従来工法と同等の効果
　法枠を簡素化しているので抑止力を低減するが、標準的な形式の低減量は僅かで、従来工法とほぼ同等の抑止効果があります。

経済的
　標準的な施工（1本/2㎡）を行った場合、標準的な施工で従来工の８～９割前後の工事費となります。
（比較の対象：現場打法枠工＋切土補強土工　植生工を含まない）
　施工単価(標準)　L14C型　１㎡当たり約１万９千円（厚層基材吹付工などの表面処理を除く）
製品規格
製品の規格は、補強材１本当たりの設計引張り力Tdで区分されます。
型式 補強材間隔
(m)		 最大設計荷重
（kN/本）		 主要指針の適合性と認証
L12C 1.2 40.1 ★建設技術審査証明取得2010年
L12D 1.2 54.2 ★同上
L13C 1.3 40.1 全国特定法面保護協会の性能照査型設計指針適合
L13D 1.3 54.2 同上
L14C 1.4 40.1 ★建設技術審査証明取得2010年
L14D 1.4 54.2 ★同上
L15C 1.5 40.1 ★同上
L15D 1.5 54.2 ★同上
H17C 1.7 40.1 全国特定法面保護協会の性能照査型設計指針適合
H17D 1.7 54.2 同上
H17E 1.7 70.9 同上
H20C 2.0 40.1 同上
H20D 2.0 54.2 同上
H20E 2.0 70.9 同上

｜｜
