Ｇｒ・Ｌ型擁壁
|
 |
0982-69-2216 |
|
| １ |
擁壁の設計にあたっては、等分布荷重１０ｋＮ/㎡に加えて、ガードレールに作用する推力３０ｋＮを考慮してありますので、土圧（試行くさび法により算定）や衝突に対しても十分安全です。 |
| ２ |
あらかじめガードレール等の支柱取り付け穴を設けてありますので、擁壁据付後直ちにガードレール等の設置が可能です。 |
| ３ |
ウッドＧｒ開発の際に行った衝突実験のノウハウを利用して、Ｇｒ・Ｌ型擁壁にガードレールを設置した状態で実車による衝突実験を行い、衝撃による転倒や滑動、ガードレールの性能やトラックの挙動に何ら問題のない事を確認しました。（道路土工 擁壁工指針及び防護柵設置基準準拠） |
|
|

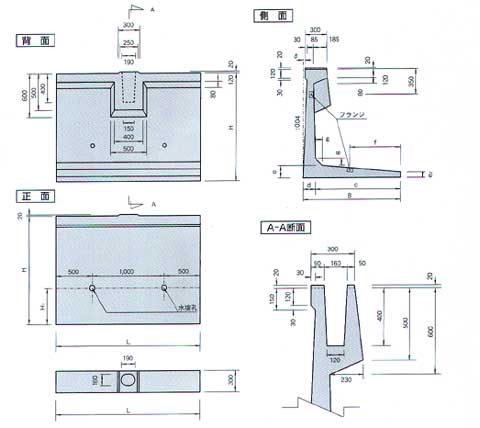

| 形状・寸法図 |
 |
| 寸法表 |
| 呼び名 |
寸法（ｍｍ） |
参考重量
(kg) |
| H |
L |
B |
ｃ |
ｄ |
e |
e２ |
ｆ |
ｇ |
σ |
H1 |
| 1000 |
1000 |
2000 |
1200 |
1070 |
130 |
130 |
70 |
600 |
100 |
4 |
330 |
1320 |
| 1500 |
1500 |
2000 |
1350 |
1205 |
145 |
145 |
75 |
700 |
100 |
24 |
500 |
1740 |
| 2000 |
2000 |
2000 |
1550 |
1380 |
170 |
170 |
80 |
800 |
100 |
44 |
670 |
2330 |
| 2500 |
2500 |
2000 |
1800 |
1600 |
200 |
200 |
100 |
900 |
150 |
64 |
830 |
3180 |
| 3000 |
3000 |
2000 |
2100 |
1865 |
235 |
235 |
100 |
1050 |
200 |
84 |
1000 |
4200 |
| 許容差 |
±3 |
+5 -3 |
±3 |
- |
 |
|
|
|
