Ｌウォール
|
 |
075-631-3121 |
|

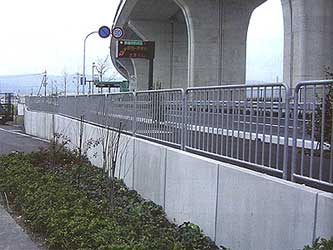

エコノミーなプレキャストＬ型擁壁
| Ｌウォールの特長 |
| ■ |
従来品に較べ、経済的なプレキャストＬ型擁壁です。 |
| ■ |
製品種類は、直高さＨ-600(mm)～3,000(mm)の１２タイプが用意されています。 |
| ■ |
現場の状況に合わせて自由にお選び下さい。 |
| ■ |
q=10KN/m2（T-25相当）の荷重に耐える安心設計ですので道路拡幅にもご利用頂けます。 |
| ■ |
最小半径30m程度のＲ施工なら、標準品にて柔軟に対応できます。 |
【設計条件】
（注）設計条件の異なる場合は、別途設計致します。 |
| 土の内部摩擦角 |
φ=30° |
| 壁面摩擦角（土と土） |
δ=0° |
| 壁面摩擦角（土とコンクリート） |
δ=2/3φ=20° |
| 土の単位体積重量 |
γｓ=19KN/m3 |
| コンクリートの単位体積重量 |
γｃ=24.5KN/m3 |
| 上載荷重 |
q=10KN/m2 |
|
|
