KSBB工法は、のり枠面に植栽を図るための基盤工法です。のり枠に簡単に設置でき、また、経済的に基盤を造ることができます。
|
|
■特長 |
| １. |
良好な施工性 |
|
軽量で、のり枠の凹凸にも対応でき、施工性が向上します。 |
| ２. |
優れた植栽生育基盤 |
|
ボックス構造体として植栽に適する客土量を確保できます。さらに、保水性・排水性の良好な植栽マットの使用により、優れた生育基盤を確保できます。 |
| ３. |
工期短縮 |
|
最適な工期で確実にのり枠に取付けできます。 |
| ４. |
経済性向上 |
|
のり枠に確実に取付けできるボックスとして、最も経済的な工法です。 |
| ５. |
景観性向上 |
|
ボックス表面にツタやコケ類、化粧等を施すことにより潤いのある景観を演出できます。 |
■用途 |
| ◆ |

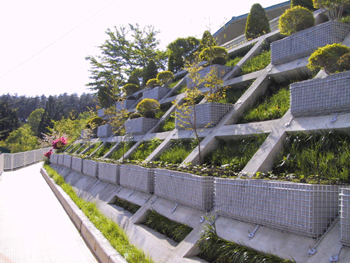

ダムやトンネル坑口におけるのり枠面の植栽 |
| ◆ |
道路のり面や急傾斜面におけるのり枠面の植栽 |
■施工手順 |
| １．アンカーボルト設置 |
２．KSBB本体設置 |
３．ナット締付け |
 |
 |
 |
| ４．ボックスマット設置 |
５．客土工 |
６．植栽工 |
 |
 |
 |
|
■主要諸元 |
|
|
１）標準タイプ
|
名 称
|
対応フレーム
|
勾 配
|
L1（mm）
|
L2（mm）
|
客土量(L)
|
|
KSBB1000-05
|
F200 （1,200×1,200）
|
1:0.5
|
1,000
|
60
|
218
|
|
KSBB1000-10
|
F200 （1,200×1,200）
|
1:1.0
|
1,000
|
60
|
317
|
|
KSBB1700-05
|
F300 （2,000×2,000）
|
1:0.5
|
1,700
|
100
|
485
|
|
KSBB1700-10
|
F300 （2,000×2,000）
|
1:1.0
|
1,700
|
100
|
699
|
|
※枠スパンが2,000mm以上の場合、正面支持金具（ターンバックル）にてボックスを固定します。
|
２）平面タイプ
|
名 称
|
対応フレーム
|
勾 配
|
L1（mm）
|
客土量(L)
|
|
KSBB1000-H-200
|
F200 （1,200×1,200）
|
1:0.3〜1.2
|
1,150
|
60
|
|
KSBB1700-H-300
|
F300 （2,000×2,000）
|
1:0.3〜1.2
|
1,850
|
153
|
|
|
|
